マイクロプレート 24ウェル メンブレンインサート用フレーム付
µ-Plate 24 Well for Membrane Inserts
（0件）
挿入したメンブレンインサートを取り外すことなく顕微鏡観察が可能な、2ポジションスライド機構（フレーム）付き24ウェル マイクロプレート
特長
- インサート除去なしで直接イメージングが可能
- 細胞損傷やアーティファクトを抑えつつ連続培養にも対応
- 底面は、メンブレンインサート／透過性支持体の優れたイメージングを実現する、フラットなNo.1.5 ibidiポリマー製カバースリップ
- 標準化された設計と使いやすさにより一貫した結果を実現
- Greiner、SARSTEDT、SABEU、Milliporeの24ウェルサイズのメンブレンインサートと互換性あり（互換性リスト参照）
- 自動化および蛍光スキャナーに適したANSI/SLAS（SBS）標準フォーマット
- 2ポジションスライド機構はラボオートメーション（ロボットグリッパー）と互換性あり

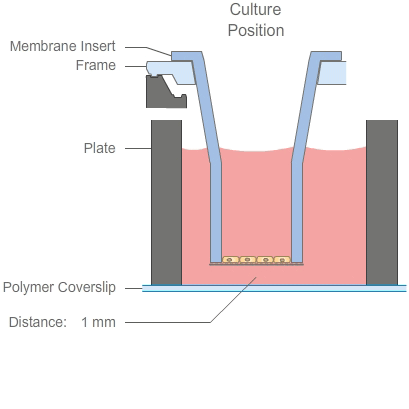

・培養ポジション– 標準的な挿入位置（距離1 mm）。細胞培養に最適
・イメージングポジション– インサートをカバーガラス上に移動（距離約0 mm）。顕微鏡観察に最適 - No.1.5 ibidiポリマー製カバースリップは、ウェル内とプレート全体の平坦性に優れ、染色・固定溶媒、浸漬油との互換性あり
- 自己蛍光、細胞毒性なし
- 生体適合性あり
- 滅菌個包装
- 表面改質はibiTreat
※本製品にメンブレンインサートは付属しておりません。

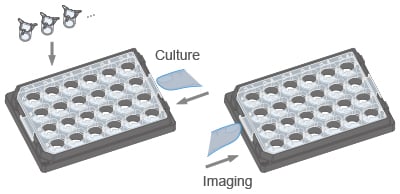

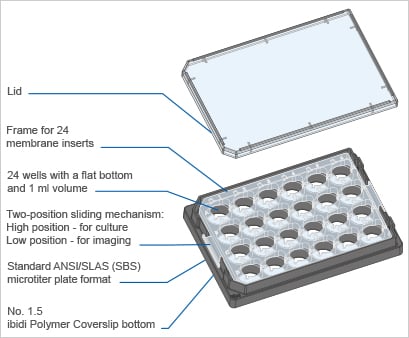

構造
- プレートあたり最大24個のインサートを使用し、フレームを適切な位置に押し込むことで細胞の培養およびイメージングが可能
- インサートの互換性は互換性リスト参照（本製品にメンブレンインサートは付属しておりません）

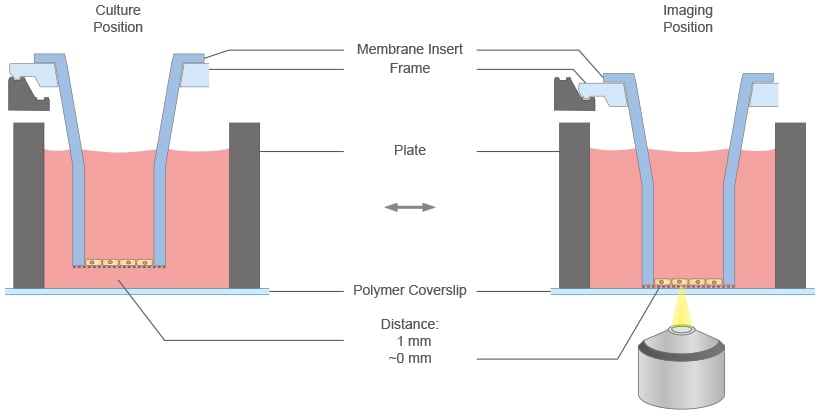

マイクロプレート 24ウェル メンブレンインサート用フレーム付 の原理
培養と高解像度イメージングの切り替えを容易にする2ポジションスライド機構を搭載しています。
この革新的な設計により、メンブレンをibidiポリマー製カバースリップボトムに近づけることができるため、最適な顕微鏡観察が可能になります。
観察後は、手動でメンブレンを標準の懸架位置に戻すことで、細胞培養を継続できます。
これにより、一般的に使用されている市販のメンブレンインサートとのシームレスな統合を実現しています。
標準的な24ウェルプレートと比較した利点
多孔質膜を用いたメンブレンインサート（カルチャーインサート、ハンギングインサート、透過性支持体、多孔質膜とも呼ばれる）は、その汎用性と使いやすさから、細胞培養や組織培養において不可欠なツールとなっています。
共培養、遊走・浸潤アッセイ、気液界面（ALI）培養、走化性試験、薬物輸送およびバリア機能の評価、組織工学、スフェロイドやオルガノイドなどの3D培養モデルなど、さまざまな実験系で広く利用されています。
一方で、標準的なマルチウェルプレートで使用する場合、顕微鏡観察において以下のような制約があります。
- 厚いプラスチック底面や、メンブレンとプレート底面間との距離が大きいため、高解像度対物レンズの使用が制限される。
- 自家蛍光が強く、蛍光観察の妨げとなる。
これらの課題を解決するため、マイクロプレート 24ウェル メンブレンインサート用フレーム付 は、培養と観察をシームレスに切り替えできる構造を採用しています。
独自の2ポジションスライド機構により、メンブレン上の細胞を高品質なibidiカバースリップに近付けて、生細胞観察やエンドポイント測定（固定後観察）を行うことができます。観察後は、フレームを懸架位置に戻すことで培養を継続することが可能です。
この2ポジションスライド技術により、顕微鏡観察に最適な光学条件を確保しながら、一般的なメンブレンインサートとの完全な互換性を維持することができます。

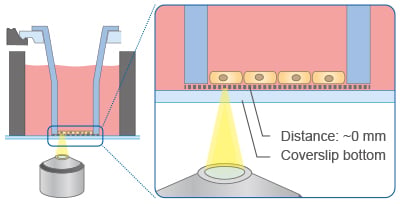

| マイクロプレート 24ウェル メンブレンインサート用フレーム付 （イメージングポジション） |

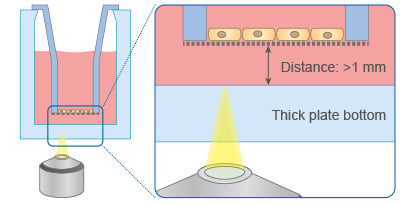

標準的な24ウェルプレート （メンブレンインサート使用時） |
|
|---|---|---|
 |
 |
|
| 底面材質 | カバースリップ：高解像度、自家蛍光なし | 厚いプレート：低解像度、高自家蛍光 |
| イメージング | メンブレンとの距離が近く、高倍率での顕微鏡観察が可能 | メンブレンとの距離が遠く、顕微鏡観察には不向き |
- 優れたイメージング性能 - メンブレンインサートを用いた高解像度および蛍光顕微鏡観察向けに設計
- 実験条件を損なわない設計 - 既存のプロトコル、SOP（標準操作手順）、ワークフローを変更することなく使用可能
- 標準的なインサートとの互換性 - Millipore、Greiner Bio-One、SARSTEDT、SABEUなど、主要メーカーの24ウェルサイズのメンブレンインサートに対応
※詳細は互換性リスト参照
互換性リスト（他社カルチャーインサートとの互換性）
| CatNo. | 製品名 | 対応メーカー | 製品名 | 型番 |
|---|---|---|---|---|
| ib82436 | µ-Plate 24 Well for Membrane Inserts Greiner/SARSTEDT | Greiner Bio-One | Greiner® ThinCert® Cell Culture Inserts | 662640, 662641, 662610, 662630, 662631, 662638 |
| SARSTEDT | SARSTEDT TC-Inserts | 83.3932.040, 83.3932.041, 83.3932.101, 83.3932.300, 83.3932.500, 83.3932.800 | ||
| ib82446 | µ-Plate 24 Well for Membrane Inserts SABEU | SABEU | SABEU cellQUART® Cell Culture Inserts | 932 04 02, 932 10 02, 932 30 02, 932 50 02, 932 80 02, 932 04 12, 932 10 12, 932 30 12, 932 50 12, 932 80 12, 932 04 22 |
| ib82456 | µ-Plate 24 Well for Membrane Inserts Millipore | Millipore | Millicell Hanging Cell Culture Inserts | PTHT24H48, PCHT24H48, PLRP24H48, PTRP24H48, PTSP24H48, PCSP24H48, PTMP24H48, PTEP24H48, PCEP24H48 |
アプリケーション
マイクロプレート 24ウェル メンブレンインサート用フレーム付 は、2ポジションスライド機構により、最適な顕微鏡アクセスを実現し、幅広い細胞培養アプリケーションに最適です。
遊走、浸潤、走化性アッセイ
- メンブレンインサートを用いた免疫細胞の遊走、腫瘍浸潤、移行
- メンブレンを介した化学勾配に応じた方向性のある細胞運動
共培養および細胞間相互作用の研究
- メンブレンの両側で異なる細胞腫を空間的に分離して培養
- パラクリンシグナル伝達や細胞間コミュニケーションの研究に最適
物質輸送、透過性、バリア機能アッセイ
- 上下方向の生理的勾配下における上皮・内皮バリアの完全性評価
- 薬剤吸収や拡散など、細胞バリアを介した分子輸送の研究
細胞極性の解析
- 気液界面（ALI）アッセイ
- 上皮・内皮細胞における上下極性の形成・維持の解析
高解像度イメージングと解析
- 光学的に優れた底面を通したライブセルイメージングおよびリアルタイム観察
- 高解像度蛍光顕微鏡に適した固定・染色プロトコルの実施
- 免疫蛍光染色および蛍光顕微鏡による解析
ハイコンテントスクリーニング（HCS）
- 標準的な24ウェルフォーマットで、自動撮影システムによる多項目スクリーニングに対応
アプリケーション例
気液界面（ALI）において、マイクロプレート 24ウェル メンブレンインサート用フレーム付 内のメンブレンインサート（Greiner社製：孔径0.4 µm）上で12日間培養した気管支上皮細胞（16HBE14o）
核：DAPI（青）
F-アクチン：ファロイジン-iFluor 488（緑）
粘液：Atto 594標識抗ムチン5AC（赤）
広視野蛍光倍率20倍
気液界面（ALI）上で培養した気管支上皮細胞（16HBE14o）の位相差像（4倍）
Greiner社製インサート（孔径0.4 μm）を、マイクロプレート 24ウェル メンブレンインサート用フレーム付 内に設置して12日間培養
一次ヒト気道上皮細胞（hAECs）を頂端側（A）で20日間培養し、培養13日目にヒト臍帯静脈内皮細胞（HUVECs）を基底側（B）に播種した共培養系
細胞核：DAPI（青）
HUVEC：抗CD31抗体（Alexa Fluor 488、緑）
hAECの繊毛：抗アセチル化チューブリン抗体（Atto 594、赤）
広視野蛍光20倍

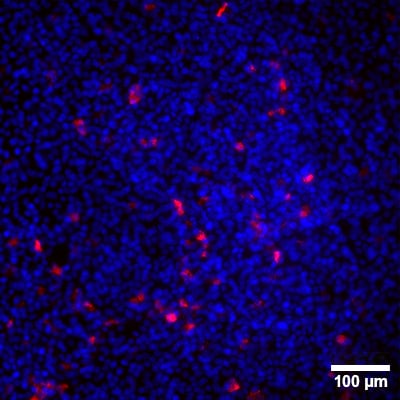

メンブレンインサート頂端側における気液界面（ALI）で20日間培養したヒト気道上皮細胞（hAEC）
細胞核：DAPI（青）
杯細胞から産生された粘液：抗ムチン抗体（Atto 594、赤）
広視野蛍光顕微鏡（20倍）
メンブレンインサート頂端側における気液界面（ALI）上で20日間培養したヒト気管支上皮細胞（hAECs）
細胞核：DAPI（青）
F-アクチン：ファロイジン-iFluor 488（緑）
繊毛：抗アセチル化チューブリン抗体（Atto 594、赤）
60倍油浸対物レンズを用いた広視野蛍光顕微鏡観察

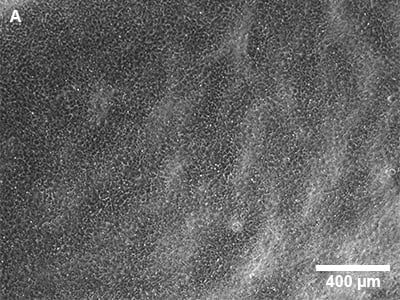

Greinerインサート（孔径0.4 µm）上で、頂端側（A）に一次ヒト気道上皮細胞（hAECs）、基底側（B）にヒト臍帯静脈内皮細胞（HUVECs）を培養した共培養系
位相差顕微鏡（4倍）
一次ヒト気道上皮細胞（hAECs）とヒト臍帯静脈内皮細胞（HUVECs）の共培養の蛍光顕微鏡観察
hAECsは頂端側で20日間培養し、HUVECsは基底側に13日目に播種
Greinerインサート（孔径0.4 μm）をマイクロプレート 24ウェル メンブレンインサート用フレーム付 内に設置
細胞核：DAPI（青）
HUVEC：抗CD31（Alexa Fluor 488、緑）
hAECの繊毛：抗アセチル化チューブリン（Atto 594、赤）
画像は、ニコン製顕微鏡と60倍油浸対物レンズを用いて取得した、基底側（HUVEC）の単一平面（A）と、hAEC（頂端）およびHUVEC（基底）のZスタック断面（B）を示す。

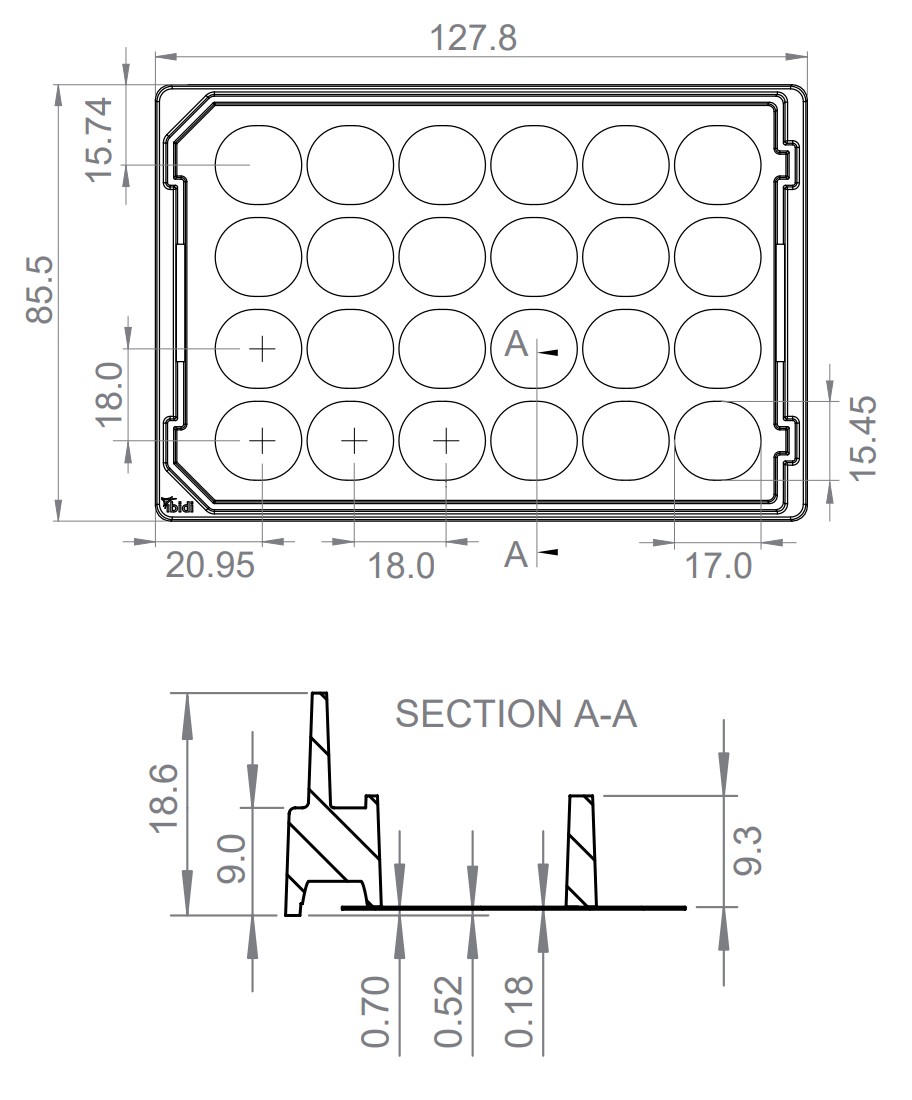

仕様
| プレートサイズ（L×W） | 127.7×85.5 mm |
|---|---|
| 高さ（蓋装着時／蓋無し） | 20.7 mm／18.6 mm |
| 互換性のあるメンブレンインサート* | 互換性リスト参照 |
| ウェル間隔 | 18.0 mm |
| ウェルクリアランス | 0.52 mm |
| 撮影距離 | 培養位置：1 mm 撮影位置：0 mm |
| 単一ウェルの深さ | 9.3 mm |
| ウェル容量 | 1 mL |
| 培養面積 | 2.11 cm2 |
| 液量1 mL使用した場合のコーティング面積** | 4.7 cm2 |
| 底面 | ibidi ポリマーカバースリップ（ibidi社に遷移します） |
*本製品にはメンブレンインサートは付属しておりません。
**メンブレンインサートを考慮しない場合
